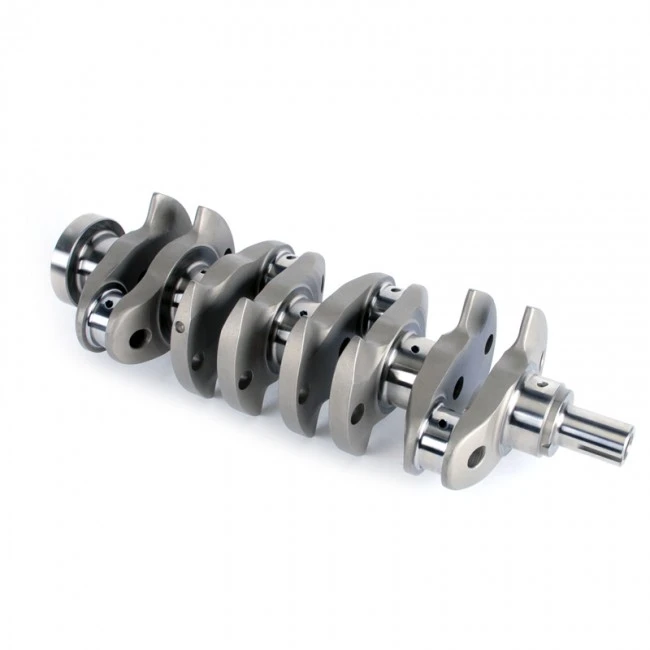

Wał korbowy jest wytwarzany poprzez obróbkę pełnego bloku kęsów zamiast stosowania form odlewniczych. Proces ten pozwala zachować spójność materiału w całym korpusie wału korbowego i zapewnia większą kontrolę nad geometrią, wymiarami skoku i rozmieszczeniem przeciwwagi.
Konstrukcja kęsów nadaje się do modyfikowanych silników, opracowywania prototypów i specjalnych projektów silników wymagających określonych konfiguracji wału korbowego.

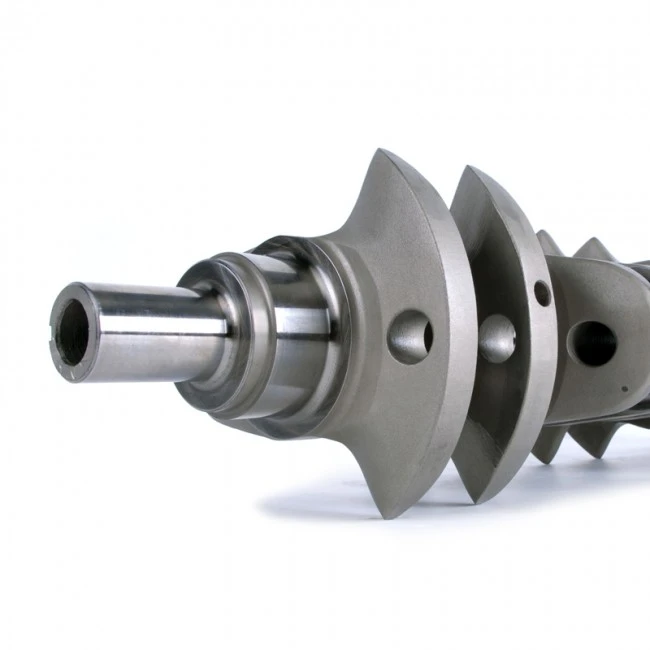

Profil przeciwwagi został opracowany poprzez obróbkę CNC w celu kontrolowania rozkładu masy i równowagi obrotowej.
W porównaniu z metodami produkcji o ustalonych kształtach, obróbka CNC umożliwia usuwanie materiału i optymalizację profilu w wybranych obszarach. Aerodynamiczna konstrukcja obciążnika zmniejsza niepotrzebną masę przy jednoczesnym zachowaniu wsparcia strukturalnego, pomagając zmniejszyć opór obrotowy podczas pracy z dużą prędkością.
Wiercenie pistoletowe tworzy wewnętrzne kanały smarowania w strukturze wału korbowego. W połączeniu z portami bezpośredniego wtrysku oleju, konstrukcja kanału olejowego poprawia dostarczanie smaru wokół krytycznych obszarów czopa.
Konstrukcja ta wspomaga pracę wału korbowego w warunkach większych obciążeń mechanicznych i ciągłego obrotu.

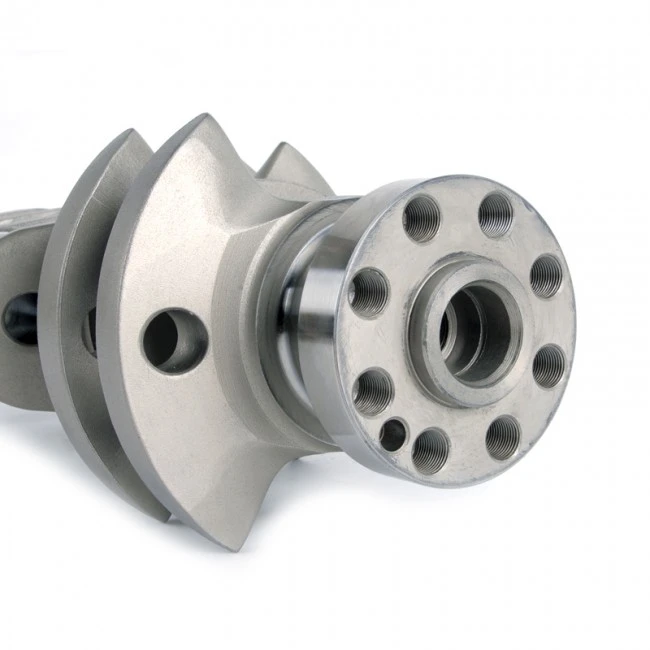

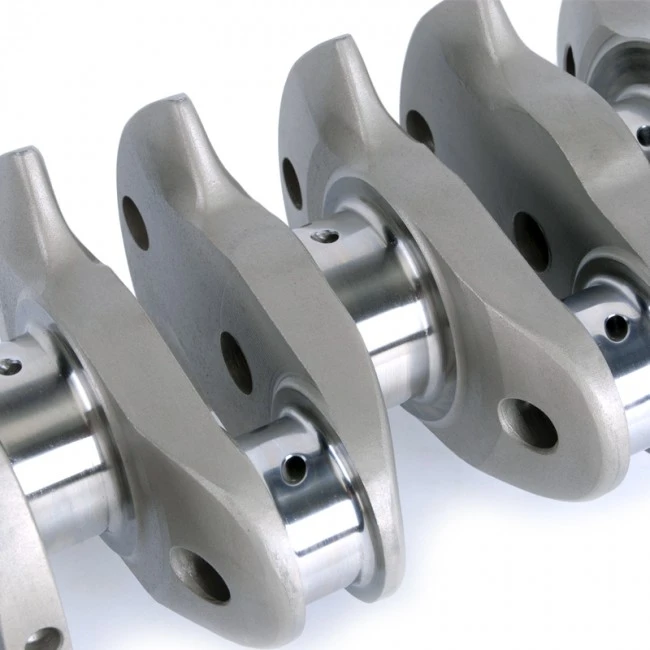

Czopy główne i czopy korbowodów wymagają precyzyjnej obróbki, aby utrzymać prawidłowy kontakt łożysk, wyważenie wału korbowego i stabilną pracę silnika.
SHENGFA wykorzystuje obróbkę CNC, aby uzyskać stałą kontrolę nad wymiarami czopów, pozycjami kanałów olejowych, interfejsami montażowymi i wykończeniem powierzchni, zapewniając niezawodną wydajność montażu i długoterminową stabilność działania.
Obróbka CNC obsługuje konstrukcje wałów korbowych wykraczające poza standardowe konfiguracje, w tym zmiany geometrii, profilu przeciwwagi, układu kanału olejowego i interfejsów połączeń.
Ta funkcja jest odpowiednia dla silników prototypowych, konstrukcji zmodyfikowanych i specjalistycznego rozwoju wałów korbowych.
Obróbka materiału kęsów pozwala zachować spójną strukturę materiału. W połączeniu z doświadczeniem firmy Shengfa w zakresie obróbki CNC i wiedzą na temat procesów kucia, wał korbowy jest produkowany z dbałością o integralność strukturalną i dokładność obróbki w celu uzyskania wysokiego momentu obrotowego i powtarzalnych obciążeń mechanicznych.
Jest powszechnie stosowany w silnikach wyścigowych, układach zasilania o dużej wytrzymałości i specjalistycznych projektach silników.
Obróbka CNC umożliwia kontrolowane usuwanie materiału przy zachowaniu wymaganego wsparcia konstrukcyjnego. Zoptymalizowany rozkład masy zmniejsza niepotrzebne obciążenie obrotowe i poprawia reakcję wału korbowego.
Dokładna obróbka czopów i przeciwwag poprawia również kontrolę wyważenia, pomagając zmniejszyć wibracje spowodowane nierównym obrotem.
Proces produkcyjny obejmuje przygotowanie kęsów, obróbkę zgrubną, precyzyjną obróbkę czopów i interfejsów, obróbkę przejścia olejowego, wykańczanie powierzchni i kontrolę wymiarową.

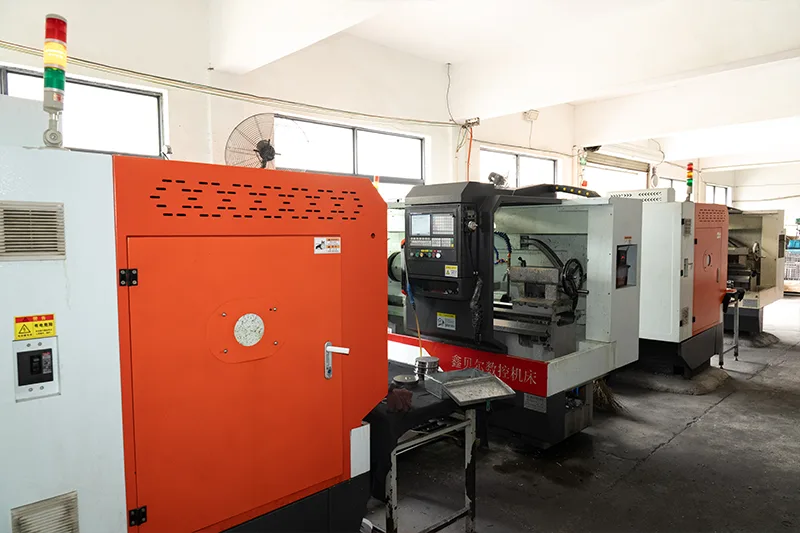

Shengfa wykorzystuje tokarki CNC i centra obróbcze CNC do przetwarzania złożonych geometrii wałów korbowych z kontrolowaną dokładnością obróbki. Aby zapoznać się z powiązaną produkcją komponentów, zapoznaj się z naszymiCzęści do obróbki CNCIUsługa obróbki CNC.

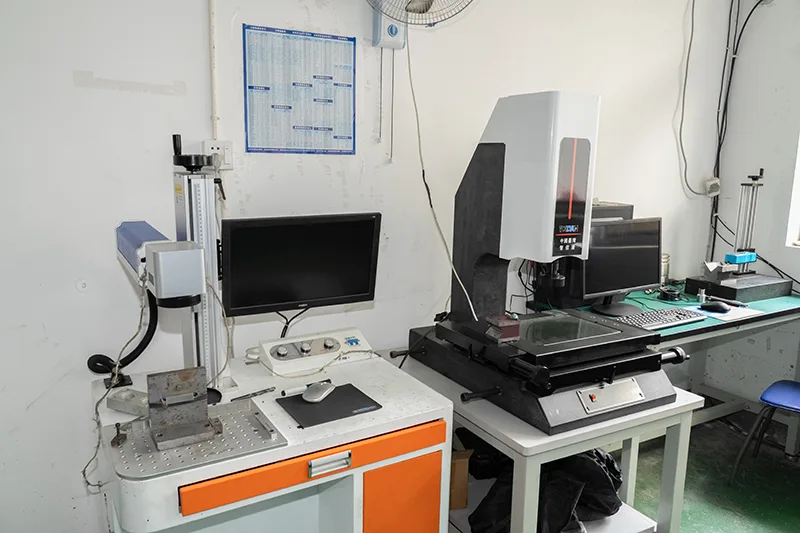

Shengfa stosuje wiele metod kontroli w celu sprawdzenia wymiarów, stanu powierzchni i struktury wewnętrznej.
| Sprzęt inspekcyjny | Aplikacja |
|---|---|
| Współrzędnościowa maszyna pomiarowa (CMM) | Weryfikacja dokładności wymiarowej i geometrii |
| Projektor optyczny 2D | Kontrola profilu i konturu |
| Tester chropowatości powierzchni | Pomiar wykończenia powierzchni obrobionej |
| Maszyna do kontroli rentgenowskiej | Kontrola konstrukcji wewnętrznej |
| Maszyna do czyszczenia ultradźwiękowego | Precyzyjne czyszczenie po obróbce |
| Porównanie | Wał korbowy kęsów CNC | Kuty wał korbowy |
|---|---|---|
| Metoda produkcji | Obrobione maszynowo z litego materiału kęsowego | Powstał w procesie kucia |
| Projekt geometrii | Obsługuje rozwój wałów korbowych dostosowanych do aplikacji | Ograniczone przez kucie narzędzi |
| Rozwój przeciwwagi | Zoptymalizowany poprzez obróbkę CNC | Wymaga modyfikacji matrycy kuźniczej |
| Aplikacja produkcyjna | Projekty prototypowe i specjalistyczne | Wielokrotne zastosowania produkcyjne |
| Powszechne użycie | Wyścigi, zmodyfikowane silniki, zastosowania specjalne | Silniki o standardowych osiągach |
Wały korbowe kęsów CNC są stosowane w projektach silników wyścigowych, gdzie równowaga, dokładność czopa i struktura smarowania wpływają na działanie silnika.
Połączenie obróbki kęsów, zoptymalizowanych przeciwwag i wewnętrznych kanałów olejowych umożliwia konfiguracje silników o dużej prędkości.
Silniki do dużych obciążeń i silniki morskie generują ciągłe obciążenia momentem obrotowym elementów wału korbowego.
Struktura kęsów i możliwości obróbki CNC umożliwiają dopasowanie geometrii wału korbowego i właściwości smarowania do różnych warunków pracy.
Prototypowe i modyfikowane silniki często wykorzystują niestandardowe konstrukcje wału korbowego.
Obróbka CNC zapewnia dokładność wymaganą przy opracowywaniu małych serii, modyfikowaniu konstrukcji silników i specjalistycznych konfiguracjach.
Założona w 2007 roku firma Ningbo Shengfa Hardware świadczy usługi precyzyjnej produkcji metali, w tym obróbkę CNC, kucie,casting inwestycyjny, Iodlewanie ciśnieniowe.
System produkcyjny obejmuje tokarki CNC oraz centra obróbcze CNC do kompleksowej obróbki elementów metalowych.
Shengfa podczas produkcji wykorzystuje pomiary CMM, kontrolę projekcji optycznej, kontrolę rentgenowską, badanie chropowatości powierzchni i sprzęt do czyszczenia ultradźwiękowego.
Te metody kontroli wspierają weryfikację wymiarów, ocenę powierzchni i kontrolę procesu w przypadku precyzyjnie obrobionych komponentów.
